TIMBERMAX prináša prémiové materiálové systémy pre modernú exteriérovú architektúru. Spája prirodzený charakter dreva s premyslenou konštrukciou profilov, odolnou povrchovou technológiou a precíznymi detailmi. Terasy, fasádne obklady, ploty a tieniace prvky tak môžu vytvárať harmonický architektonický celok.
Systémy EXOTIC WPC a ALWOOD využívajú rovnaký charakter dekoratívneho a ochranného povrchu, no odlišujú sa konštrukciou jadra. Vďaka tomu možno voliť vhodné riešenie podľa požiadaviek stavby a zároveň zachovať jednotný vzhľad exteriéru.
Vysoká farebná stálosť
25-ročná záruka
Odolnosť voči škvrnám
25-ročná záruka
Vysoká mechanická odolnosť povrchu
Ochranná technológia ProtectShell
Vzhľad exotických drevín
20 starostlivo vybraných dekorov
Vysoká rozmerová stálosť
Minimálne rozmerové zmeny pri zmenách teploty
Jedna povrchová technológia. Dve materiálové konštrukcie.
EXOTIC WPC a ALWOOD spája rovnaká dekoratívna a ochranná povrchová vrstva. Rozdiel je v nosnom jadre: kompozitnom pri EXOTIC WPC a hliníkovom pri ALWOOD. Spoločný povrch umožňuje vizuálne zladiť rôzne prvky exteriéru bez toho, aby museli mať rovnakú materiálovú konštrukciu.
EXOTIC WPC
Nosné jadro
Kompozitné jadro
Povrch
Spoločná dekoratívna a ochranná povrchová vrstva
Terasy, okolie bazénov, fasády, ploty a tieniace systémy podľa konkrétneho profilu.
ALWOOD
Nosné jadro
Hliníkové jadro
Povrch
Spoločná dekoratívna a ochranná povrchová vrstva
Fasády, ploty a tieniace systémy podľa konkrétneho profilu.
Povrch vytvára dekor, štruktúru a ochranu pohľadovej plochy. Jadro spolu s geometriou profilu, podkonštrukciou a kotvením určuje mechanické a rozmerové správanie. Spoločný povrch neznamená rovnakú únosnosť ani tepelnú rozťažnosť. Na obe produktové línie TIMBERMAX EXOTIC WPC a ALWOOD sa vzťahuje rovnaká 25-ročná záruka podľa záručných podmienok TIMBERMAX.
ALWOOD – hliníkové jadro s povrchovou technológiou TIMBERMAX
Hliníková nosná konštrukcia rozširuje možnosti návrhu fasádnych, plotových a tieniacich prvkov. O vhodnosti rozhoduje prierez, rozpätie, zaťaženie a spôsob uchytenia. Povrch ALWOOD využíva rovnakú dekoratívnu a ochrannú technológiu ako EXOTIC WPC; jeho vzhľad preto nevysvetľuje iba farba hliníka. Každý profil treba posúdiť podľa vlastných technických a montážnych podkladov.
Dlhodobú hodnotu tvorí súlad materiálu, konštrukcie a údržby. Pri porovnaní riešení treba vedľa vzhľadu posúdiť technické podklady, spôsob montáže, prístup k čisteniu a možnosť výmeny jednotlivých prvkov.
Skúsenosti z fasád v Šajdíkových Humenciach ukazujú význam starostlivosti o materiál v reálnej prevádzke. Porovnanie s drevom musí zohľadniť jeho druh, povrchovú úpravu, orientáciu aj vykonanú údržbu. Jedna realizácia nie je univerzálnym dôkazom rozdielnej životnosti.
Rozpočet preto posudzujeme spolu s nárokmi na používanie a montáž. Bez konkrétneho zadania nemožno sľúbiť pevnú úsporu, dobu návratnosti ani rovnakú životnosť rôznych materiálov.
Profilové systémy TIMBERMAX
Sortiment TIMBERMAX umožňuje riešiť exteriér ako architektonický celok. Voľba profilu vychádza z použitia, požadovaného členenia a detailov stavby. EXOTIC WPC má kompozitné jadro, ALWOOD hliníkové; rovnaká dekoratívna a ochranná povrchová vrstva umožňuje ich vizuálne zladenie.
Terasy a okolie bazénov
Terasové systémy ponúkajú rôzne geometrie profilov, šírky, povrchové vyhotovenia a spôsoby montáže. Pri aktuálnych pochôdznych riešeniach EXOTIC WPC sa vyberá vhodný profil, podkonštrukcia, kotvenie a ukončenie. Pri bazéne sa navyše zohľadňujú odvodnenie, mokrý povrch a napojenie na okraj bazéna. Konkrétna skladba musí zodpovedať prevádzke aj podkladu.
Kompozitné profily EXOTIC WPC a hliníkové profily ALWOOD umožňujú rôzne členenie fasád. Rozdielne prierezy a orientácie vytvárajú súvislé obklady aj otvorený lamelový raster. Návrh rieši rohy, ostenia, napojenia a kotvenie. Pri samostatných lamelách možno prispôsobiť rozostupy architektúre; pri panelových moduloch sa rešpektuje ich pevná geometria.
Profilové systémy umožňujú zladiť oplotenie s fasádou, bránou a ďalšími prvkami exteriéru. Výber kompozitnej alebo hliníkovej konštrukcie, orientácia profilov a miera priehľadnosti vychádzajú z návrhu. Nosné prvky a uchytenie sa posudzujú podľa rozmerov a zaťaženia konkrétnej výplne.
Kompozitné a hliníkové tieniace lamely možno navrhovať v rôznych orientáciách a rozostupoch podľa polohy slnka a charakteru stavby. Prierez, rozpätie a kotvenie určujú možnosti použitia. Tienenie tak nadväzuje na rytmus fasády aj na požadovaný výhľad a súkromie.
Drevitá štruktúra a farebné prechody dávajú ploche charakter. Skutočnú kvalitu však ukáže až spojenie vzhľadu so správnym návrhom rohov, ostení, napojení a dilatačných detailov.
EXOTIC WPC – kompozitné jadro a ochranná povrchová vrstva tvoria jeden profilový systém.
EXOTIC WPC – technológia kompozitných profilov
EXOTIC WPC využíva nosné drevoplastové jadro a samostatnú dekoratívnu a ochrannú vrstvu. Jadro a povrch plnia odlišné úlohy: povrch vytvára vzhľad a kontakt s prostredím, jadro a prierez zabezpečujú nosné a rozmerové správanie profilu. Konkrétne zloženie sa musí vzťahovať ku konkrétnemu výrobku.
Dekor a štruktúra pracujú s kresbou dreva a jemnými farebnými rozdielmi. Pri návrhu plochy má zmysel kombinovať vzorky z dodávky a posúdiť ich pri dennom svetle. Obrazovka ani vizualizácia nenahrádzajú reálnu vzorku.
Ochrana povrchu a bežná údržba
Ochranná vrstva oddeľuje pohľadovú plochu od jadra. Neznamená to povrch odolný voči každej škvrne alebo poškodeniu. Nečistoty treba priebežne odstraňovať spôsobom uvedeným v návode; bez potvrdenia výrobcu sa neodporúča brúsenie ani mechanické vyhladzovanie škrabancov.
UV odolnosť a farebná stálosť
Technický list EXOTIC uvádza zmenu odtieňa ΔE = 1,2 po 1 000 hodinách skúšky ISO 4892-2:2006. Ide o kontrolovaný laboratórny výsledok, nie prísľub nulovej zmeny farby. Vzhľad vonkajšej plochy ovplyvňujú expozícia, znečistenie aj čistenie.
Rozmerová stabilita a tepelná rozťažnosť
Profily pri zmene teploty menia rozmery. Dilatáciu treba navrhnúť podľa materiálu jadra, dĺžky, montážnej teploty a kotvenia. Technický list uvádza pri WPC profiloch T138 a T73 hodnotu 0,04 mm/m/°C a pozdĺžnu medzeru 2 mm; nejde o univerzálnu čelnú dilatačnú škáru ani údaj pre ALWOOD.
Povrchová teplota a vlhké prostredie
Teplotu povrchu ovplyvňujú slnečné žiarenie, odtieň, prúdenie vzduchu a konštrukcia. Na priamom slnku sa môžu všetky exteriérové povrchy výrazne zohriať.
Pohodlie pri používaní terasy treba riešiť aj tienením a výberom odtieňa. Bez porovnávacieho merania za rovnakých podmienok neuvádzame pevný teplotný rozdiel oproti drevu či dlažbe.
Pri bazénoch je dôležitý odvod vody, odvetranie podkonštrukcie a čistenie usadenín. Nízka nasiakavosť zo skúšky neznamená, že celú skladbu možno ponechať v stojatej vode.
Technický list EXOTIC uvádza absorpciu vody 0,14 % podľa ASTM D1037. Hodnota sa vzťahuje na podmienky skúšky uvedeného WPC materiálu, nie na hliníkové jadro ALWOOD.
Pri protišmykovosti treba identifikovať skúšaný povrch a podmienky použitia. Hodnoty R11/R13 uvedené v liste nemožno automaticky preniesť na každý profil ani považovať za skúšku chôdze naboso pri bazéne.
Vhodnosť riešenia preto posudzujeme ako celok: profil, povrch, podklad, odvodnenie a montážny detail.
Mechanická odolnosť v súvislostiach
Technický list EXOTIC uvádza pevnosť v ohybe 25,8 MPa, stratu pri odere 17 mg po 1 000 cykloch a odolnosť proti poškriabaniu 22 N. Každý výsledok opisuje inú skúšku. Nie je z neho možné bez ďalších údajov určiť dovolené rozpätie, únosnosť celej konštrukcie ani odolnosť voči každému poškodeniu.
Architektúra bez kompromisov v detailoch
Profil, klip, podkonštrukcia a spojovací materiál musia fungovať spolu. Pri profiloch T138 a T73 dokumentácia opisuje klipové kotvenie; spôsob uchytenia iných prierezov sa volí podľa ich vlastného návodu.
Samostatne montované lamely umožňujú prispôsobovať raster pri rohoch a oknách. Prefabrikovaný viaclamelový panel má pevné vnútorné rozostupy, preto sa detaily otvorov riešia iným spôsobom. Výber systému musí zohľadniť konkrétnu fasádu.
Plynulá plocha vzniká presným vytýčením, správnym kotvením a pripravenými detailmi. Skryté upevnenie je vlastnosťou konkrétneho systému, nie automatickou vlastnosťou každého profilu.
Pri objednávke treba overiť aktuálne rozmery, dĺžky, dostupné dekory a komponenty. Rozsah záruky na materiál a montáž sa posudzuje oddelene podľa príslušných podmienok.
Kvalita podložená technickými podkladmi
Nasledujúce hodnoty sú prevzaté z technického listu TIMBERMAX EXOTIC, strana 4. Ide o údaje pre WPC uvedené dodávateľom; list neidentifikuje skúšaný profil pri každom výsledku. Nie sú parametrami ALWOOD ani zárukou rovnakej vlastnosti každej zostavy. Úplné skúšobné protokoly a priradenie k aktuálnym profilom treba pri návrhu overiť.
Požiarna klasifikácia D-s1,d0 je uvedená v protokole FIRES-CR-121-14-AUPE z 29. 9. 2014 pre fasádny systém T138 podľa EN 13501-1:2007+A1:2009. Platí len v rozsahu použitia a podmienok celého protokolu; nie je certifikáciou všetkých profilov TIMBERMAX. Použiteľnosť pre aktuálny výrobok a skladbu sa musí potvrdiť.
Technické výsledky skúšok WPC Timbermax podľa podkladov výrobcu
Testovaný parameter
Skúšobná norma
Nameraná hodnota
Praktický význam
pevnosť v ohybe
ASTM D6109
25,8 MPa
Pevnosť profilu pri zaťažení
odolnosť voči oderu
ASTM D4060-10 · 1000 cyklov
17 mg
Nižšia strata materiálu znamená vyššiu odolnosť voči oderu
odolnosť voči poškrabaniu
FLTM BO 162-01:2009
22 N
Vyššia sila potrebná na poškriabanie povrchu
protišmykovosť
DIN 51130:2010
19,7° – R11 / 35° – R13
Klasifikácia závisí od testovaného povrchu
absorpcia vody
ASTM D1037
0,14 %
Nízka absorpcia vody pri skúške
umelé stárnutie zmena odtieňa
ISO 4892-2:2006 · 1000 h
ΔE = 1,2
Malá nameraná zmena odtieňa po UV skúške
trieda reakcie na oheň
EN 13501-1:2007+A1:2009 · FIRES-CR-121-14-AUPE · T138
D-s1,d0
Klasifikácia podľa uvedenej skúšobnej normy
farby
Dekor a štruktúra pracujú s kresbou dreva a jemnými farebnými rozdielmi. Pri návrhu plochy má zmysel kombinovať vzorky z dodávky a posúdiť ich pri dennom svetle. Obrazovka ani vizualizácia nenahrádzajú reálnu vzorku.
Kliknutím na farbu zobrazíte väčšiu vertikálnu vzorku.
Pri objednávke treba overiť aktuálne rozmery, dĺžky, dostupné dekory a komponenty. Rozsah záruky na materiál a montáž sa posudzuje oddelene podľa príslušných podmienok.

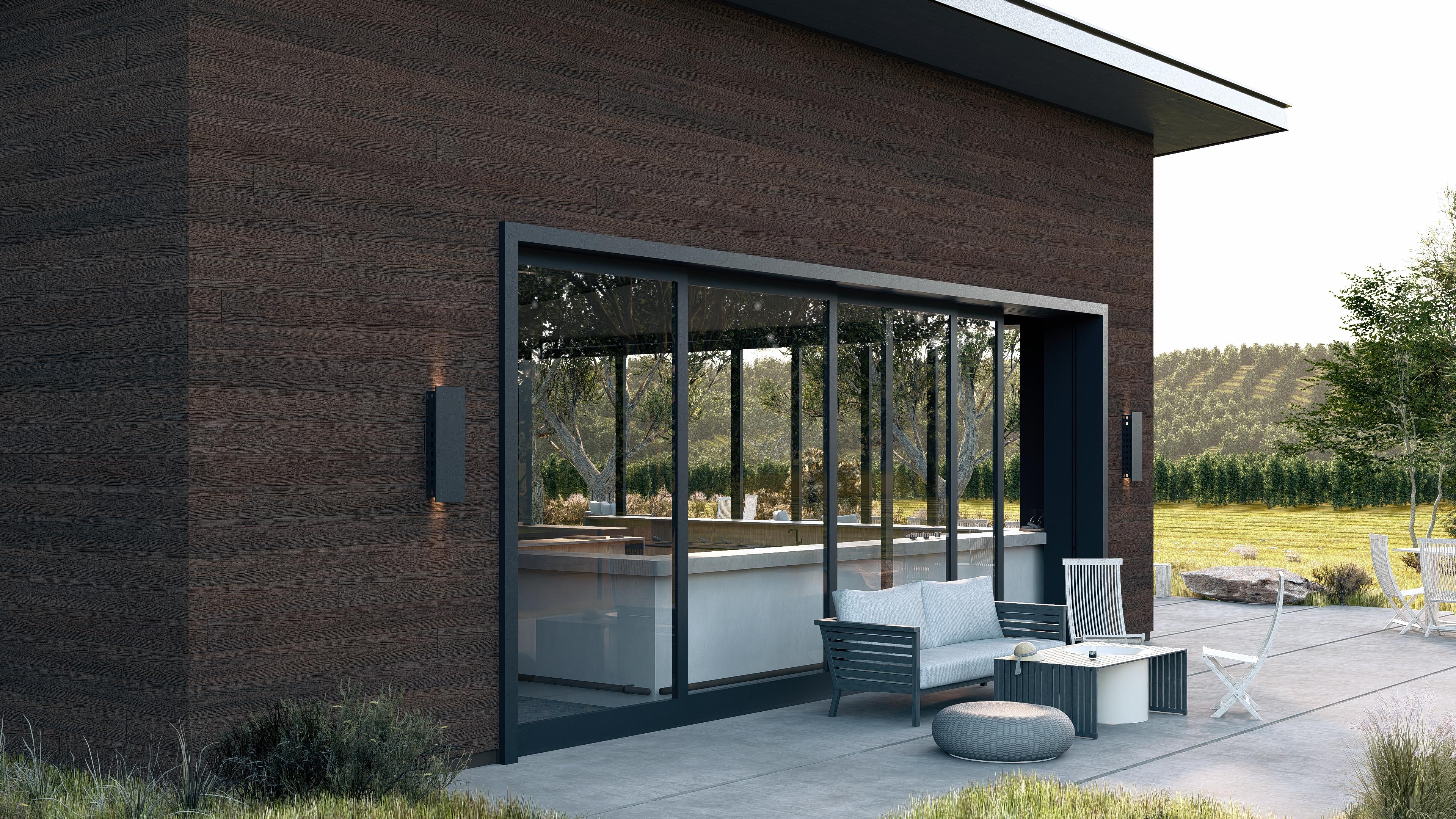

Vizualizácie dosiek na fasáde
Predstavenie si väčšej plochy obkladu na rodinnom dome môže byť obtiažne. Máme preto pripravené všetky farebné varianty dosiek v materiálových textúrach pre 3D programy a vizualizačné enginy. Architekt alebo ateliér, ktorý Vám spracováva návrh rodinného domu, môže na vizualizácii prezentoval rôzne možnosti farebnostných odtieňov pre jednoduchšie rozhodovanie. Pokiaľ nemáte architekta alebo sa jedná o doplnenie dosiek na už existujúcu fasádu vieme takéto vizualizácie spracovať aj interne. Viac informácii nájdete v sekcii Cenník a našom Kalkulátore.
Existujúce referencie zahŕňajú fasády v Šajdíkových Humenciach aj projekt Zahradní město v Brne-Líšni. Fotografie ukazujú riešenie plôch a detailov v konkrétnych stavbách. Samy osebe nenahrádzajú meranie farebnej zmeny alebo skúšku životnosti.
