Lamelové fasády a fasádne lamely

Použitie drevených hranolov je lacnejším variantom podkonštrukcie odvetranej fasády Timbermax. Vhodné drevo pre podkonštrukciu musí byť v triede S0, SI podľa predpisov STN a EN. STN EN 49 1531. Takýto hranol obsahuje maximálne 12- 15% vlhkosti a je impregnovaný prostriedkom proti škodcom, drevokazným hubám, plesniam a vlhkosti. Najpoužívanejší drevený hranol pri podkonštrukciach Timbermax má rozmer 50x40mm. Je ohobľovaný minimálne na strane, na ktorú sa kotví obklad.

Pri predsadenej fasáde s drevenou podkonštrukciou nie je nutné obávať sa o jej životnosť pokiaľ je skonštruovaná z kvalitného, profesionálne spracovaného a ošetreného dreva. Vďaka konštrukcii odveranej fasády je zabezepčená eliminácia vplyvu vlhkosti na drevo. Pri montáži obkladu Timbermax na drevený hranol treba na hranu styku dreva s WPC nalepiť čiernu TOP pásku. Tá zamedzí prieniku vody medzi zadnú stranu obkladu a hranol a tým sa zabráni opotrebovaniu dreva. Top páska taktiež slúži na prekrytie zvislých škár medzi jednotlivými doskami.

Samostatná drevená podkonštrukcia sa používa pri montáži obkladu Timbermax bez použitia tepelnej izolácie alebo s tepelnou izoláciou do maximálnej hrúbky 150 mm. Je potrebné pri úvahách o hrúbke izolácie a celkovej hrúbke skladby obvodobej steny počítať s hrúbkou skladby systému Timbermax ( cca 65-75mm ).

Hrúbka izolácie do 150mm + hrúbka fasádneho systému Timbermax ( cca 65-75mm ) = 215mm celková hrúbka skladby od nosnej časti fasády. Tepelná izolácia je pod podkladovým roštom ukončená buď sieťkou a lepidlom alebo difúznou, paropriepustnou fóliou.

Podkladový drevený rošt sa pri samostatnej drevenej podkonštrukcii kotví priamo cez tepeľnú izoláciu skrutkami s hmoždinkou. Sktrutky s hmoždonkou sú dostatočne pevné pri použití tvrdenej tepelnej izolácie s maximálnou hrúbkou do 150mm. Ak je pri stavbe nutné použiť tepelnú izoláciu s hrúbkou viac ako 150mm musia sa pred začatím prác zateplenia budovy osadiť fasádne Luholníky. Pokiaľ je tepelná izolácie mäkčená odporúčame fasádne L-uholníky použiť už od hrúbky zateplenia 80mm.

Kombinovaná podkonštrukcia v svojej skladbe napája nosný L-uholník s podkladovým dreveným či hliníkovým roštom. Nosný L-uholník sa montuje pod tepelnú izoláciu, ktorá je buď mäkčená, alebo presahuje hrúbku 150mm. Kombinovaná skladba podkonštrukcie umožňuje inštaláciu tepelnej izolácie až do hrúbky 260 mm. Skladá sa z fasádneho L-uholníku ISOLCO 3000P upraveného galvanizovaním a smrekového hranolu o rozmere 50x40mm.

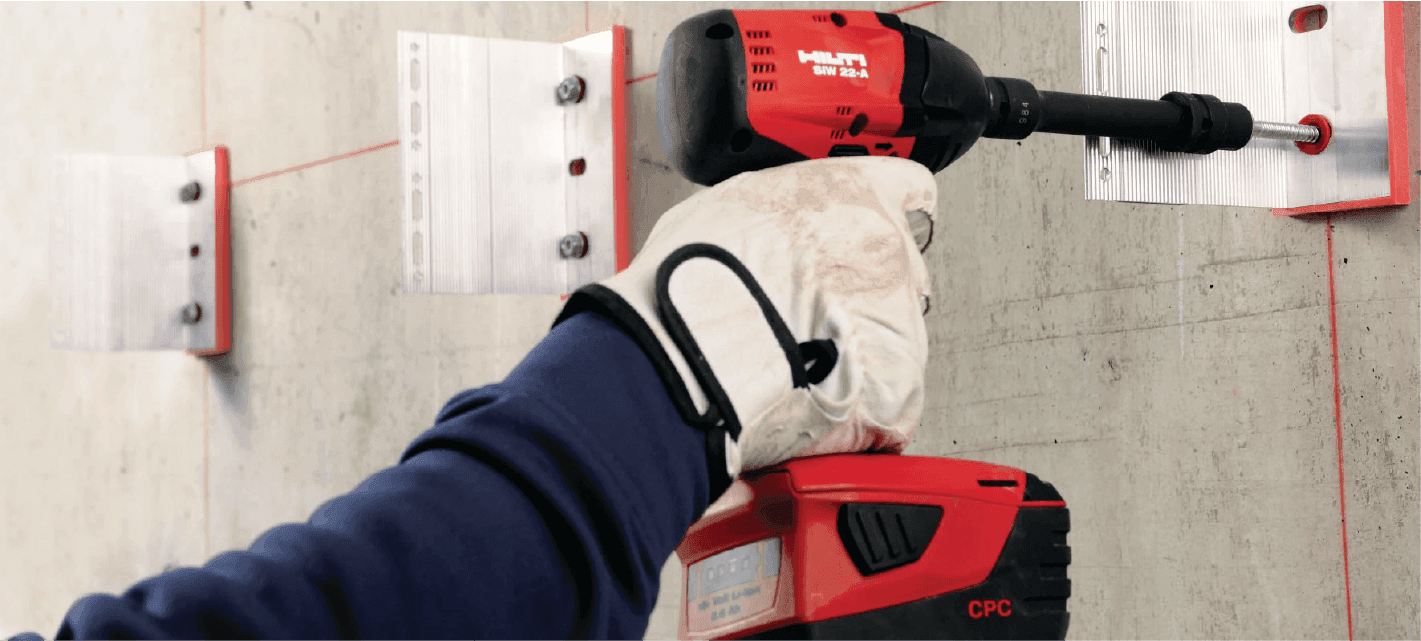

L-uholníky sa montujú s termostop podložkou 1-2mm priamo na na nosnú konštrukciu stavby. Pomedzi ne sa potom osádza teplená izolácia. L-uholníky musia vžy vytŕčať nad tepelnou izoláciou aspoň 40mm. Je to minimálna hrúbka na ukotvenie nosného podkladového roštu o L-uholník. Tepelná izolácia je pod podkladovým roštom ukončená buď sieťkou a lepidlom alebo difúznou, paropriepustnou fóliou. Pokiaľ je tepelná izolácie mäkčená odporúčame fasádne L-uholníky použiť už od 80mm hrúbky zateplenia.

Horizontálne rozostupy kotviacich prvkov podkonštrukcie - L-uholníkov sú maximálne 500mm. Vertikálne vzdialenosti sú závislé od hrúbky izolácie, typu obvodového muriva, výšky a geografickej polohy budovy na ktorú sa fasáda inštaluje. Pred inštaláciou podkonštrukcie je vždy potrebné urobiť prepočet rozmiestnenie kotiev, ktorý zohľadňuje tieto faktory. Zabezpečí sa tak dlhodobá a bezproblémová funkčnosť odvetranéj fasády.

Posledný typ podkonštrukcie, ktorý sa používa pre obklad Timbermax je hliníková podkonštrukcia. Jej výhoda spočíva v nízkej hmotnosti, vysokej pevnosti a dlhej životnosti. Používa sa hlavne vtedy, ak situácia neumožňuje použiť drevené hranoly kvôli požiadavke na najmenšiu možnú stavebnú hrúbku celého systému. Tá sa dá nastaviť na minimálne 38 mm pri použití hliníkových profilov 50x15 mm. Pri osadení podkonštrukcie v horizontálnom smere treba počítať s obmedzením prevetrávacieho efektu pod fasádnym obkladom. Všetky výhody hliníkovej podkonštrukcie sa odrážajú v cene, ktorá je o niečo vyššia, ako pri použití drevenej podkonštrukcie.

Fasádne kotvy ISOLARU LR zabezpečujú odsadenie fasády o 60 až 300 mm od steny, čím je možné použiť pri tomto type podkonštrukcie hrúbku izolácie až do 300 mm. Ako nosný profil pre obklad Timbermax slúži FACALU T profil s rozmerom 80x52x2mm. Podmienka, ktorú treba zohľadniť pri montáži, je rozťažnosť hliníkových profilov. Preto odporúčame zvoliť montáž do rúk len skúseným montážnikom.

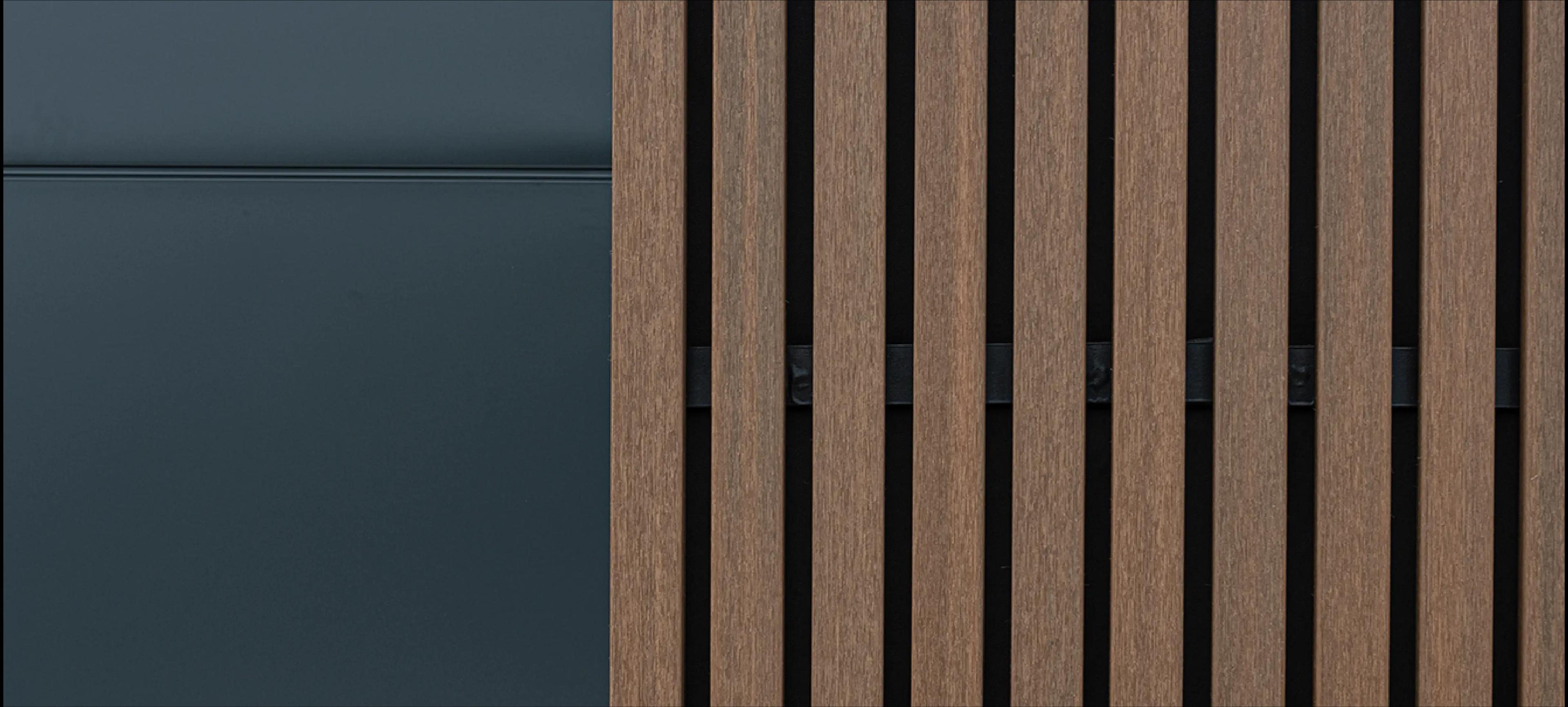

Montáž lamiel na senobond platňu je najvyšším štandardom, ktorý Timbermax ponúka. Zabezpečuje úplne uzavretie zateplenia a elimináciu vplyvu exteriérových vplyvov na tepelnú izoláciu. Senobond platňu vieme dodať v akejkoľvek požadovanej farbe a väčšinou sa ladí k farbe okenných rámov. Veľkosť Senobond platne je 748 x 3000 mm. Lamelový obklad Timbermax sa kotví k podkladovej Senobond platni pomocou nerezových skrutiek so zápustnou hlavou. Fasádne lamely osadené na Senobond platni je možné inštalovať horizontálne aj vertikálne na drevenú, hliníkovú alebo kombinovanú podkonštrukciu.

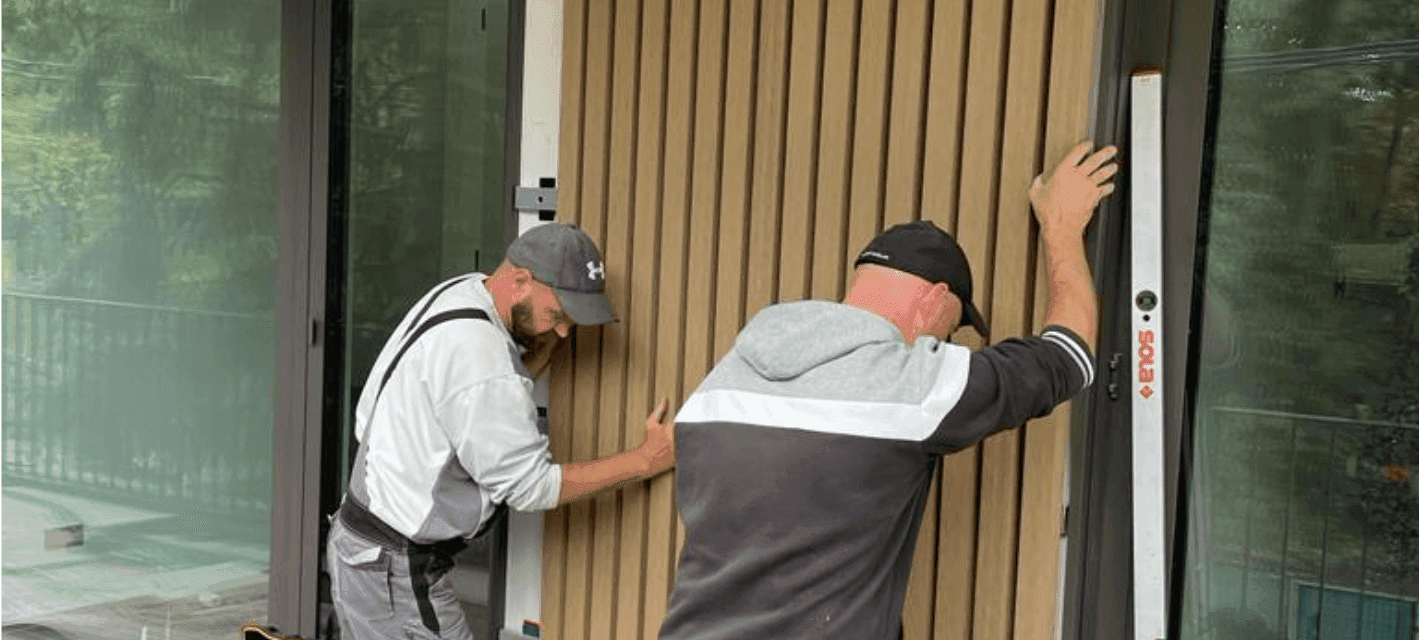

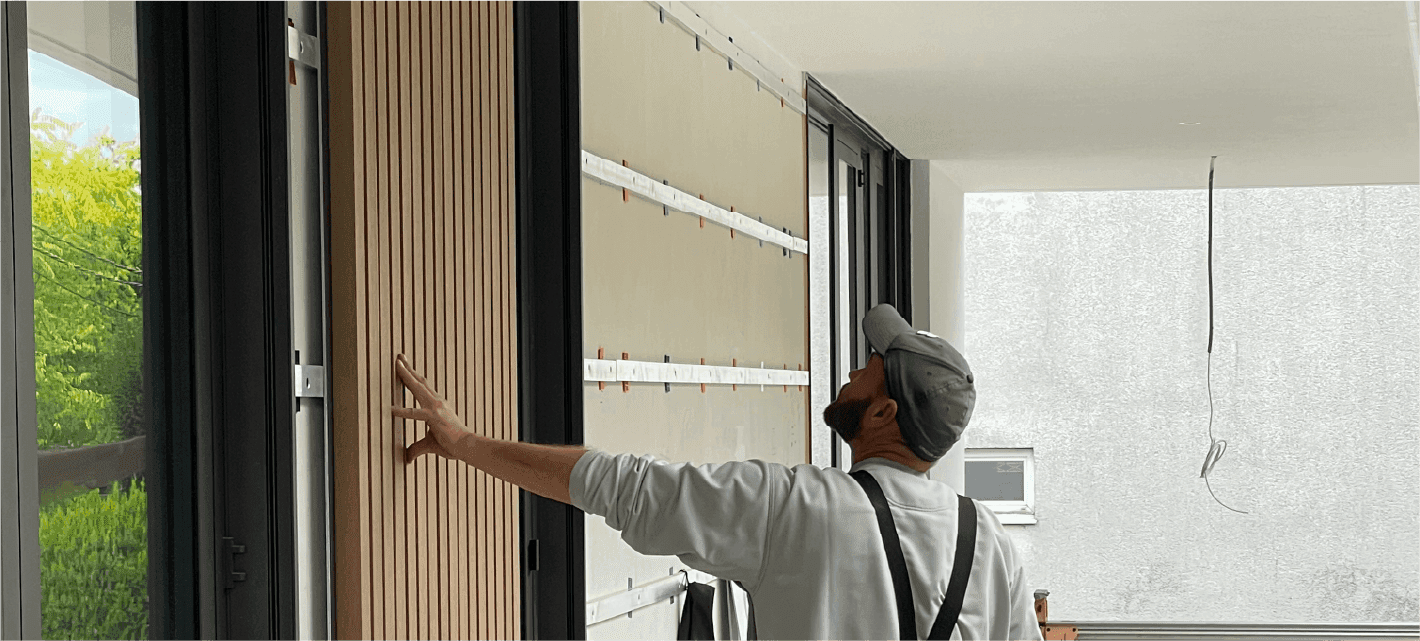

Senobond platňa je kompozitný panel, ktorý poskytuje pevný a stabilný podklad pre montáž lamiel Timbermax P60. Vďaka svojej odolnosti voči vlhkosti, poveternostným vplyvom a mechanickému namáhaniu je ideálnou voľbou pre exteriérové aplikácie. Senobond zabezpečuje rovnomerné rozloženie záťaže a zabraňuje deformáciám, čím prispieva k dlhodobej stabilite celej konštrukcie. Po upevnení lamiel na Senobond sa celá zostava jednoducho osadí na fasádnu nosnú podkonštrukciu. Tento systém zaručuje nielen estetický vzhľad, ale aj vysokú životnosť a minimálnu údržbu, čo ho robí ideálnym riešením pre moderné fasády.

Pri pozdĺžnom napájaní je maximálna odporúčaná dĺžka dosiek Timbermax inštalovaných na fasádu 3000 mm. Tomu je prispôsobený rozmerový sortiment, keďže najbežnejšie dostupná dĺžka dosiek je 2880 mm. Rozmer drevených podkonštrukčných hranolov, na ktoré sa kotví obklad je 50x40 alebo 50x30mm. Osová vzdialenosť podkladových hranolov podkonštrukcie je maximálne 500mm. Aby drevo ako podkonštrukčný materiál vydržalo mnoho rokov, impregnuje sa proti hnilobe a škodcom, ale hlavne - fasáda musí byť zhotovená ako odvetraná na eliminovanie vplyvu vlhkosti na drevo a ostatné konštrukčné materiály (murivo, izolácia…).

Pri zostavovaní plánu kladenia odporúčame premyslieť možné nadpájanie Profilov P60 pri fasádách vyšších ako 2900mm. Lamely ponúkame v dĺžkach 2880mm a 4400mm. Pri potrebe osadenia Lamely P60 o dĺžke 3000mmbez nadpájania je nutné použiť dlhšiu dosku a počítať s vyššou cenou pre nadmerný odpad z dosiek.
